ROLLVIS

Rollvis swiss 滾柱絲杠

ROLLVIS SA 產品系列：滾柱絲杠、行星滾柱絲杠…品牌：ROLLVIS swiss；國家：瑞士；Rollvis SA 于1970年在日內瓦成立，其生產基地位于被譽為日內瓦高精度制造基地的Plan les Ouates工業園。經過半個多世紀的成長以及積累的經驗，ROLLVIS SA將為客戶提供更多成熟可靠的解決方案。ROLLVIS SA 行星滾柱絲杠已經成為高精度直線傳動 。

ROLLVIS RVR 循環式行星滾柱絲杠特點

軸徑從8毫米到125毫米

引腳范圍從0.25到5毫米

動態載荷額定：從7.3千牛（1640磅）到986千牛（22萬磅）

較小的螺母直徑

全金屬結構

螺母、滾輪和軸都是精密研磨的。

ROLLVIS RVR 循環式行星滾柱絲杠優勢

精確的移動

極小的潛在客戶：引腳小至每轉0.25毫米，客戶可實現1-2微米的位置精度。

重復性：內部機構結合極低的輸入扭矩，使客戶能夠實現高度重復性的動作

駕駛：小導線需要更少的扭矩輸入來移動負載。

持有：細小的導線意味著避免倒退行駛所需的扭矩更小。

剛性： 每個螺桿都有許多滾輪，每個滾輪也有多個接觸點，這意味著RVR螺釘在小體積內具有非常高的剛性

ROLLVIS RVR 循環式行星滾柱絲杠優點

RVR循環滾柱絲杠在~大速度和加速度上有所不足，但在分辨率、強度和剛性方面有所補足。

RVR循環設計允許客戶選擇更小的驅動電機，同時由于極小的引腳，仍能承受負載。

高剛性、高效和定位精度使客戶能夠同時使用單顆螺絲進行宏觀和精細定位。

超細導線還意味著倒車時保持姿勢所需的扭矩大幅降低，這會影響電機和剎車的選擇。

RVR滾柱絲杠系統非常適合低速或中速線性運動，因為精度至關重要

當亞微米分辨率對您的作至關重要時，ROLLVIS RVD差動滾柱絲杠是理想的選擇。內部設計采用專門設計，使滾輪、螺母和軸能夠相互差動，這些因素可以調整，使導線精度降至0毫米。每個RVD都是為客戶應用專門定制設計的。CAD模型是專門為每個客戶和應用生成的。所示產品表旨在展示一些可能性——還有更多可選方案。

ROLLVIS RVD 差速行星滾柱絲杠特點

軸徑從12毫米及以上

鉛 從零毫米開始

的重復性、精確性和可靠性

ROLLVIS RVD 差速行星滾柱絲杠優勢

極小導線：

即使對于重型設備負載使用較大的螺桿直徑，RVD系列系統仍能容納0毫米以下的導腳，允許高精度移動和極低輸入扭矩。

亞微米精度：

RVD滾柱絲杠系統的差動作允許小于一微米的增量移動。許多客戶實現以納米計量的定位精度。

ROLLVIS RVD 差速行星滾柱絲杠應用

RVD差動滾柱絲杠設計的獨特性能使其被客戶用于一些~具挑戰性的應用。絲杠可由多種材料制成，適用于高度專業的科學或醫療環境，也可用于航天應用。

一些示例應用包括：

電子束聚焦/彎曲

科學設備定位系統

軌道望遠鏡

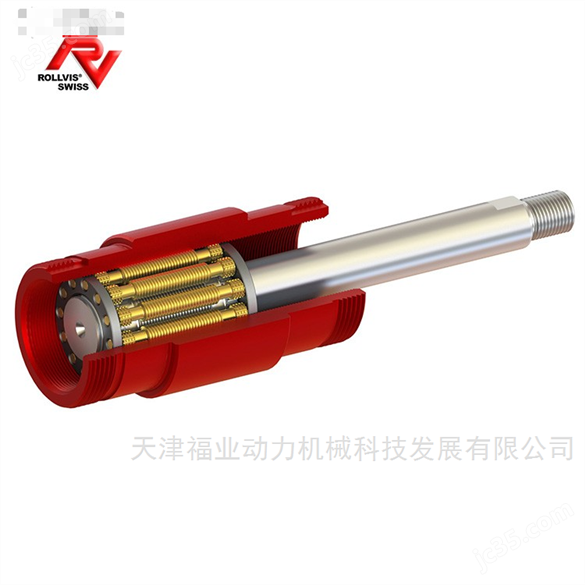

ROLLVIS RVI 反轉式行星滾柱絲杠

ROLLVIS RVI 反轉式行星滾柱絲杠結合了精確的線性作、緊湊的尺寸、小鉛量測量和輕量化。倒置滾子絲杠在螺紋管內實現軸向運動，小滾子陣列保留在管內，并從管子伸出光滑的螺桿軸。反轉式設計的定制設計選項使螺桿能夠成為機械的一部分，從而使組件數量減少。

ROLLVIS RVI 反轉式行星滾柱絲杠特點軸徑從8毫米到100毫米不等1至16毫米的引腳滾輪沿著螺母內部移動平滑輸出軸同一軸/螺母直徑的螺紋尺寸會大琴枕高度可定制正時環內置于螺

ROLLVIS RVI 反轉式行星滾柱絲杠特點

軸徑從8毫米到100毫米不等

1至16毫米的引腳

滾輪沿著螺母內部移動

平滑輸出軸

同一軸/螺母直徑的螺紋尺寸會更大

琴枕高度可定制

正時環內置于螺桿軸中。

ROLLVIS RVI 反轉式行星滾柱絲杠優勢

緊湊且可定制：

低重量：我們的專用RVI滾筒保持整體重量較低，提升機械臂組件的性能。

簡化： 由于絲杠或螺母可以作為推管，執行器系統可以擁有更少的部件，尤其是與液壓系統相比。

平滑的輸出軸，保證的密封性能

更輕的組裝重量

能耗降低，階梯效率提高

高負荷額定：由于大量接觸點共享負載能力

長壽命以減少停機時間

速度與加速： 該設計實現了同級**的速度和加速極限。

高速度及加速度：其獨特設計允許承受較高的轉速及加速度

ROLLVIS RVI 反轉式行星滾柱絲杠應用

非常適合嚴格的公差和縮小的空間。標準滾柱絲杠非常適合高負載自動化制造作，但某些應用需要RVI倒置滾珠絲杠改進的密封能力和更輕的重量：

大量汽車組裝工藝，如點焊和鉚接作

機器人關節，如膝蓋和肩膀

緊湊型機電執行器

當制造應用需要精密刀具、高產量、重載和延長使用壽命時，ROLLVIS RVI 反轉式行星滾柱絲杠是更好的解決方案。

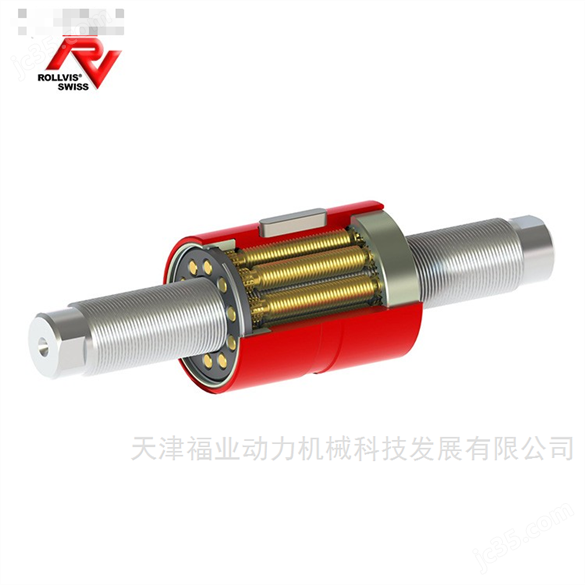

ROLLVIS RV / HRV 行星滾柱絲杠

Rollvis高精度行星滾柱絲杠將電機的旋轉輸入傳遞到高負載、高精度且耐用的線性運動中。其設計實現了均勻的載荷分布和減少磨損，使其成為滾珠螺桿、液壓系統以及皮帶或鏈條傳動的選擇。隨著RV行星滾柱絲杠軸旋轉，滾輪與螺紋和螺母螺紋接觸，同時圍繞螺桿旋轉并以行星（軌道）運動，將旋轉運動轉化為線性運動。滾柱絲杠在幾乎所有方面都能優于滾珠絲杠。

HRV系列為重型行星滾珠絲杠，起始軸徑為60毫米，提供更大的載荷能力。

ROLLVIS RV / HRV 行星滾柱絲杠特點

軸徑范圍為3.5至210毫米。

引線范圍從1.0毫米到50毫米不等。

動態載荷額定載從3.9千牛（1,000磅）到3800千牛（855,000磅）不等。

內部同步齒輪

螺母、滾輪和軸都是精密研磨的。

全金屬結構，并可根據特定應用選擇特殊合金。

ROLLVIS RV / HRV 行星滾柱絲杠優勢

力量：工業滾珠絲杠使用多個螺紋滾輪，提供更多與螺桿的接觸點，從而比同尺寸的滾珠螺桿承受更高的載荷。

峰值負載能力

HRV，重型行星滾珠絲杠，是一種更長的螺母，能在同一軸和螺母直徑上承受更高負荷。的抗沖擊載荷，服役時間長，緊致性 。

速度：滾子螺桿結構允許運行速度超過40英寸/秒，在某些情況下可達3G加速度。

效率：即使承受的載荷額定，滾子螺釘的工作效率依然非常高。

可靠性：行星驅動機構降低了噪音和振動，運行可靠且故障模式更少。

ROLLVIS RV / HRV 行星滾柱絲杠應用

機電執行器：行星滾珠絲杠是用于更換液壓系統時使用的機電執行器的核心。

注塑機：對運動的精確控制，在高負載下生產高質量、公差嚴格且產量的塑料零件。

點焊： 數百萬次循環的可靠性是汽車生產的關鍵。

大批量鉚接作業： 高速和高沖擊力——滾珠絲杠的選擇以滿足長使用壽命的需求。

機器人關節： 在考慮線性驅動作為現代機器人和假肢一部分時，滾子絲杠提供了公司和高力的選擇。

金屬成形、沖壓和壓制： 在成型、彎曲或沖壓金屬部件時需要較大載荷。這些作通常涉及高速運動，沖程末端有沖擊載荷。
