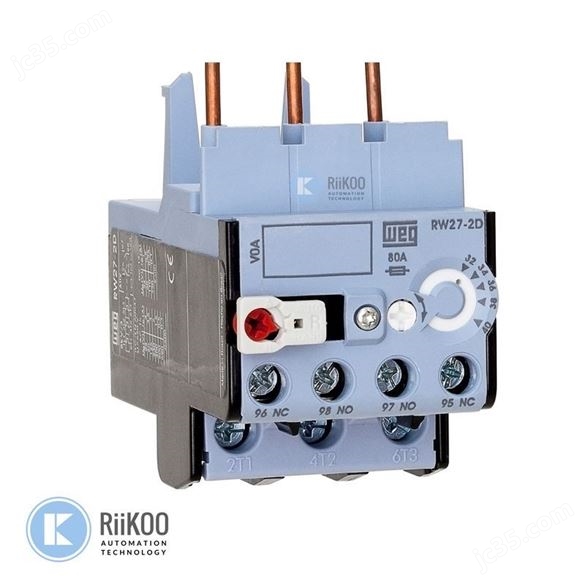

WEG繼電器RW27-2D3-U032 返回列表頁

WEG繼電器RW27-2D3-U032技術參數

過載繼電器

參考：RW27

極數：3 極

安裝方式：直接安裝

接觸器型號：CWB9-38

安裝配置：2D

額定絕緣電壓 Ui：690 V

額定絕緣電壓 Ui（按 UL 標準）：600 V

額定沖擊耐受電壓 Uimp：6 kV

額定工作頻率：25...400 Hz

適用于直流負載：是

大操作頻率：15 次/小時

主端子防護等級：IP10

輔助端子防護等級：IP20

電流范圍：22–32 A

大熔斷器（類型 2 協調）：63 gL/gG

熔斷器短路保護（gL/gG）：6 gL/gG

高度：72 mm / 2.83 in

寬度：45 mm / 1.77 in

深度：82 mm / 3.23 in

毛重：0.165 kg / 0.36 lb

WEG繼電器RW系列介紹

RW 過載繼電器可保護負載免受因過載或相缺失引起的過熱。當電路中發生過載或相缺失時，電動機電流增加。此時電流的上升會激活跳閘機制，從而驅動輔助 95-96（常閉）和 97-98（常開）動作。輔助通過接觸器斷開負載。斷開的時間與過載電流和繼電器上設定的電流有關，這在繼電器跳閘曲線上得到了適當的表示。跳閘后，需要等待系統恢復以便重新設置，該操作可以自動或手動完成。

主要特性

提供三極和二極版本

跳閘熱類 10

可直接與7至32A（CW07, CWC07…025）的緊湊型接觸器系列及9…140 A（CWM9…105 和 CWB 9…125）接觸器連接，無需附加配件

附件可在 DIN 35mm（EN 50022）導軌上安裝或用螺釘固定

開發符合以下標準：IEC 60947-4-1、IEC 60529、IEC 60068、VDE 0106、UL-508

主要 homologations：UL、CE、IRAM、BV、NOM ANCE、RCC、PCT
